產品情況

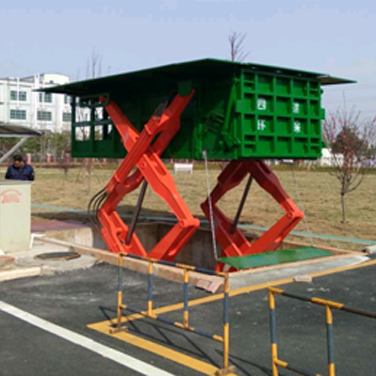

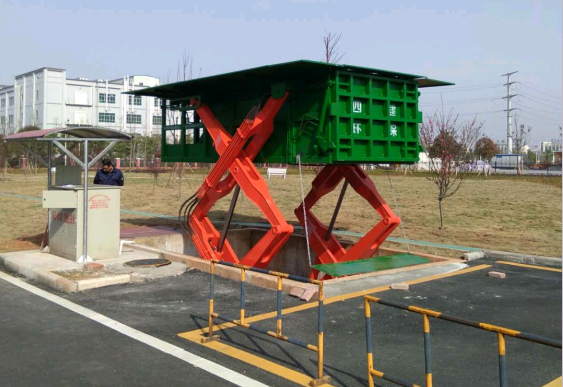

SJSPL50B-Ⅱ地埋式水平垃圾壓縮機由舉升臂架、壓縮裝置、垃圾箱、垃圾擋板、液壓泵站、路拖鏈、控制柜、沖洗及排污系統等部件組成。其結構圖如下：

（1）舉升臂架：舉升臂架采用雙側雙層剪叉結構。臂架均采用高強度鋼板、數控成型、等離子切割焊接而成，安裝于箱體兩側，用于垃圾箱升降導向；立柱上裝有保險鎖機構。單垃圾箱舉升后可對垃圾箱進行鎖止限位，避免對在地坑中檢修、保潔人員的危害。

（2）壓縮裝置：由壓頭、壓縮機架、壓縮油缸組成。

（3）垃圾箱：垃圾箱由箱體、閘門、推鏟和導向輪組件組成，分壓縮倉、儲存?zhèn)}和推鏟倉組成，箱體用底板8mm、側板6mm、頂蓋板5mm（花紋板）的鋼板焊接而成，閘門由油缸升降，垃圾塊轉運裝車時用推鏟將塊垃圾塊推入環衛車車廂內。

（4）垃圾擋板：與地坑寬度一致。

（5）箱體舉升裝置：由舉升油缸預埋件、舉升油缸及油缸座組成，能實現箱體平穩可靠的升降。

（6）液壓站：液壓站由油箱、油泵、電動機、電磁換向閥、電磁溢流閥及其它液壓元件等組成。通過操作換向閥完成垃圾壓縮、儲存、提升、裝車的工藝過程；采用高效低功耗油泵，節能降耗，環境噪音小于70分貝。

（7）控制柜：控制柜由機柜和電氣控制元器件組成。采用按鈕或遙控器操縱設備運行，操作方便。同時實現互鎖保險功能，及簡化了操作又可避免因誤操作而損壞設備。室外使用時控制柜配備不銹鋼雨陽亭，設備操作維護方便；同時設備控制系統配置有各種限位保護開關、超壓報警、蜂鳴警示等多種保護裝置。

（8）沖洗系統：當垃圾箱卸完垃圾塊后，可手動沖洗垃圾箱和地坑，保持良好的工作環境。

（9）排污系統：地坑外設置污水池和排污水泵，當污水達到設定位置時即可自動排入市政污水管或其他設定位置。

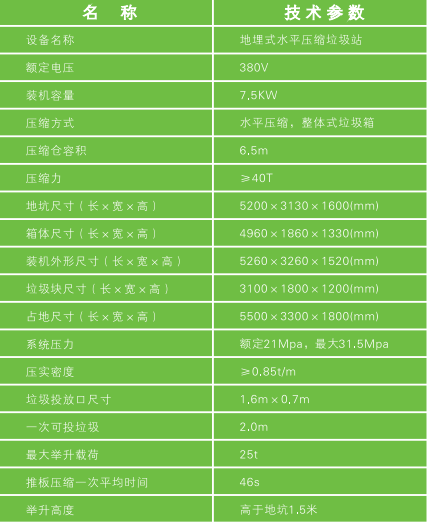

產品參數
